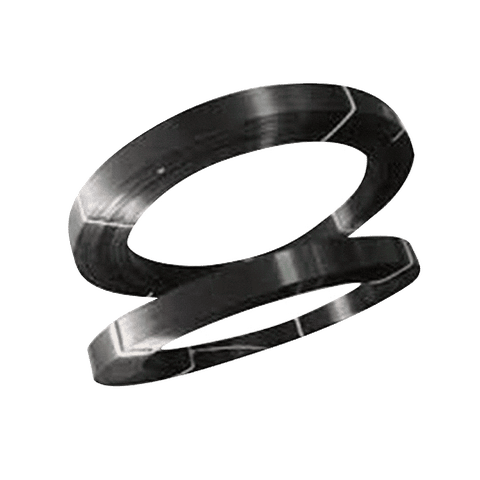

Sika® CarboDur® S

Sika® CarboDur® S

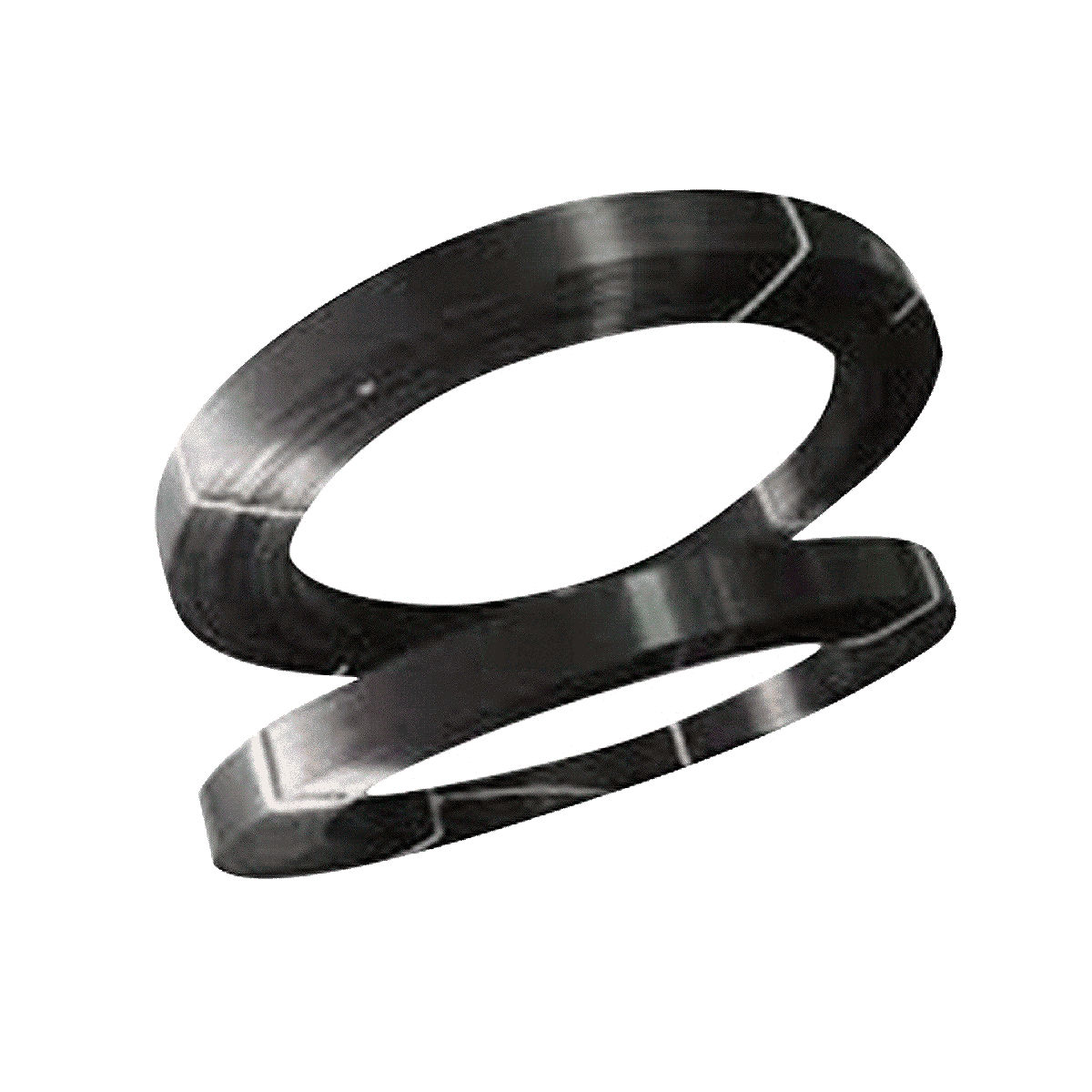

Lámina de fibra de carbono pultruída para reforzamiento activo y pasivo, de estructuras

Sika® CarboDur® S son láminas de polímero reforzado con fibras de carbono, fabricadas mediante proceso de pultrusión, diseñadas para reforzamiento pasivo y activo, de estructuras de concreto, mampostería, acero, madera, etc.
Las láminas Sika® CarboDur® S se adhieren a las estructuras como refuerzo externo mediante la resina epóxica Sikadur®-30 (para detalles del adhesivo, consultar su respectiva Hoja Técnica); o mediante la técnica de postensado con el sistema Sika CarboStress. (según el caso)

  • No se corroe.
  • Muy alta resistencia.
  • Excelente durabilidad.
  • Muy bajo peso propio.
  • Disponible en cualquier longitud, mínima necesidad de traslapes.
  • Muy bajo espesor del sistema, puede pintarse o recubrirse.
  • Fácil manejo y transporte (en rollos de 100m ó 250m.).
  • Gran facilidad para ejecutar cruces o intersecciones de las láminas.
  • Extremadamente fácil de instalar, especialmente en posición sobrecabeza.
  • Sistema que funciona con el Sika® CarboStress® (Sika® CarboDur®-S626)
  • Pruebas y aprobaciones extensas disponibles en muchos países en todo el mundo

Puntos de Venta Asesoramiento Especializado
Ficha Técnica
Enseña todos los documentos

Uso

Los sistemas Sika® CarboDur® S se utilizan para mejorar, aumentar la resistencia de las estructuras para:
Incremento a la capacidad de carga:
  • Aumentando la capacidad de losas y trabes.
  • Aumentando la capacidad de estructuras de puentes por actualización de cargas vehiculares.
  • Instalación de maquinaria pesada.
  • Cambios en el uso de la estructura.
Daño en elementos estructurales:
  • Deterioro de los materiales originales de construcción por el paso del tiempo
  • Corrosión en el acero de refuerzo.
  • Accidentes: (Impacto de vehículos, Incendios, Terremotos).
Mejoramiento de la capacidad de servicio y durabilidad:
  • Reducción de deformaciones.
  • Reducción de esfuerzos en el acero de refuerzo.
  • Reducción del ancho de fisuras.
  • Reducción de fatiga.
Modificaciones del sistema estructural:
  • Eliminación de muros o columnas.
  • Eliminación de secciones en losas para aberturas o pasos.
Resistencia a posibles eventos extraordinarios:
  • Incrementar la resistencia por sismos/terremotos, por impactos o explosiones, etc.
Actualización de estructuras a reglamentos y normas vigentes:
  • Sísmico.
  • Cambio de filosofía de diseño.
Errores de diseño o construcción, tales como:
  • Acero de refuerzo insuficiente o inadecuado.
  • Dimensiones insuficientes de los elementos estructurales.

Ventajas

  • No se corroe.
  • Muy alta resistencia.
  • Excelente durabilidad.
  • Muy bajo peso propio.
  • Disponible en cualquier longitud, mínima necesidad de traslapes.
  • Muy bajo espesor del sistema, puede pintarse o recubrirse.
  • Fácil manejo y transporte (en rollos de 100m ó 250m.).
  • Gran facilidad para ejecutar cruces o intersecciones de las láminas.
  • Extremadamente fácil de instalar, especialmente en posición sobrecabeza.
  • Sistema que funciona con el Sika® CarboStress® (Sika® CarboDur®-S626)
  • Pruebas y aprobaciones extensas disponibles en muchos países en todo el mundo


Packaging

Disponibles en rollos cerrados de 100 m (Sika® CarboDur® S512/ S1012) y rollos de 250 m (Sika® CarboDur® S626)

Color

Lámina a base de matriz polimérica epóxica reforzada con fibra de carbono.
Color: negro.

Detalle de producto

Sostenibilidad/Certificados/Aprovados

CERTIFICADOS / NORMAS

  • Estados Unidos: ACI 440.2R-17, Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Concrete Structures, Mayo 2017.
  • Internacional: FIB Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, Julio 2001.
  • France: CSTB - Avis Technique 3/16-875, Sika® CarboDur®, SikaWrap®
  • Reino Unido: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
  • Suiza: SIA 166:2004 Klebebewehrungen
  • Italia: CNR-DT 200 R1/2013 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures

  • Eslovaquia: TSUS, Building Testing and research institutes,
  • Eslovaquia: Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Polonia: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
  • Polonia: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych,
Información de producto

Contenido de fibra en Volumen

> 68 %

Conservación

24 meses o más, en su empaque original y sellado

Condiciones de Almacenamiento

No caduca si se almacena apropiadamente en su empaque original sellado, en condiciones secas y a temperaturas entre +5°C y +35°C. Proteger de la luz directa del sol.

Transporte: sólo en el embalaje original, o de otro modo adecuadamente protegido contra cualquier daño mecánico

Dimensiones

Sika® CarboDur® S

Ancho disponible

Espesor

Área de la sección transversal

S512

5 cm

1.2 mm

0.60 cm2

S6266 cm2.6 mm1.56 cm2
S101210 cm1.2 mm1.20 cm2
Información del Sistema

Estructura del Sistema

La configuración del sistema, tal como se describe, debe cumplirse completamente y no puede cambiarse.
Adhesivo Epóxico: Sikadur®-30
Láminas de Fibra de carbono para reforzamiento de estructuras: Sika® CarboDur® S


Para obtener información detallada sobre Sikadur®-30 con los detalles de la aplicación, consulte la hoja de datos del producto Sikadur®-30 y el "Method Statement Sika® CarboDur® refuerzo adherido externamente" Ref: 850 41 05
Información técnica

Resistencia a tracción del Laminado

Valor Medio

3,100 MPa [31,000 kg/cm2]

Valor Mínimo

> 2,800 MPa [28 000 kg/cm2]

5 % valor fractil

3 000 MPa [30,000 kg/cm2]

95 % valor fractil

3 600 MPa [36,000 kg/cm2]

*Valores declarados en la dirección longitudinal de las fibras de carbono

Módulo de Elasticidad a Tracción del Laminado

Valor Medio

165,000 MPa [1'650,000 kg/cm2]

Valor Mínimo

> 160,000 MPa [1'600,000 kg/cm2]

5 % valor fractil

162,000 MPa [1'620,000 kg/cm2]

95 % valor fractil

180,000 MPa [1'800,000 kg/cm2]

*Valores declarados en la dirección longitudinal de las fibras de carbono



Elongación a Rotura del Laminado

Valor Mínimo

> 1.69 %

*Valores declarados en la dirección longitudinal de las fibras de carbono

Glass transition temperature

>100 °C

(EN 61006)

Aplicación

Consumo

Consumo

Ancho de lámina Sika® CarboDur® S

Consumo típico de Sikadur®-30*

5 cm

~ 0.40 kg/m

6 cm~ 0.50 kg/m (revisar con depto. técnico + depto. StressHead AG)
10 cm~ 0.80 kg/m

*Nota: Estos consumos contemplan el desperdicio del material bajo condiciones normales de trabajo y pueden variar dependiendo de la rugosidad del sustrato y de la cantidad de traslapes o intersecciones. En el caso de la Sika® CarboDur® S626, dependerá de la condición de adherencia del sistema de postensado.
Aplicación Pasos

CALIDAD DEL SOPORTE

Planicidad y nivelación para recibir las láminas Sika® CarboDur®

La superficie a reforzar deberá estar nivelada, con variaciones y marcas de cimbra no mayores de 0.5 mm. La planicidad y nivelación del sustrato debe verificarse con regla metálica. Las tolerancias máximas son de 10 mm en una longitud de 2 m y 4 mm en una longitud de 30 cm.

La resistencia del sustrato (concreto, mampostería o piedra) debe verificarse siempre. La resistencia a la tensión del sustrato de concreto preparado debe ser de:

  • Media: 2.0 MPa  [20 kg/cm2]
  • Mínima: 1.5 MPa [15 kg/cm2]

Si no es posible obtener estas resistencias existen soluciones Sika alternas:

  • CarboDur® aplicado en ranuras como refuerzo de superficie montado (NSM)
  • SikaWrap® Por favor refiérase a la hoja de datos del producto para los tejidos SikaWrap®


El concreto a reforzar deberá tener una edad mínima de 28 días (dependiendo del ambiente y resistencias).



Sika® CarboDur® externally bonded to other substrates

Para la aplicación de láminas Sika® CarboDur® S a todos los demás sustratos (mampostería, piedra, acero, madera, etc.), consulte el “Method Statement del sistema Sika® CarboDur®" Ref: 850 41 05. Contacte con el Departamento técnico de Sika para obtener asesoramiento detallado.

PREPARACION DEL SOPORTE

Concreto y mampostería:
Sanos, secos, limpios y libre de lechada, agua estancada, grasa, aceites, recubrimientos antiguos y partículas sueltas.
El concreto debe limpiarse y prepararse hasta quedar libre de lechada y contaminantes, con una superficie de textura abierta.
Las reparaciones y nivelaciones que requiera la superficie deberán realizarse con mortero epóxico de reparación estructural como el Sikadur®-31.
Para adaptarse a las condiciones particulares de cada obra, se deberán realizar pruebas en campo de la aplicación y trabajabilidad del mortero elaborado.
Si las irregularidades son mayores o existe un espesor considerable de concreto débil o deteriorado por presencia de corrosión, consultar al
Departamento Técnico de Sika para mayor información sobre la manera de proceder.

Madera:
Preparada por cepillado, esmerilado o sandblasteado. El polvo debe retirarse con aspiradora.

Acero:
Preparado por chorro de arena, libre de grasas, aceite o corrosión y cualquier otro contaminante que inhiba la adherencia. Utilice un primario de protección adecuado.
Se deberá evitar la condensación de humedad (punto de rocío) en las superficies tanto del sustrato como de los materiales de refuerzo.

APLICACIÓN

Aplicación de las láminas de fibra de carbono bajo los siguientes métodos :

Refuerzo Pasivo: EBR / NSM

Refuerzo Activo: Sistema Postensado Sika CarboStress
