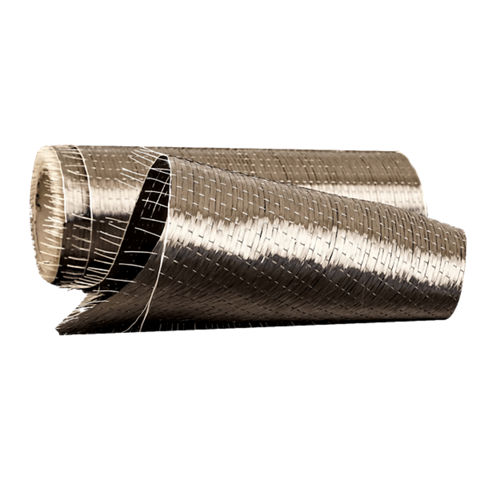

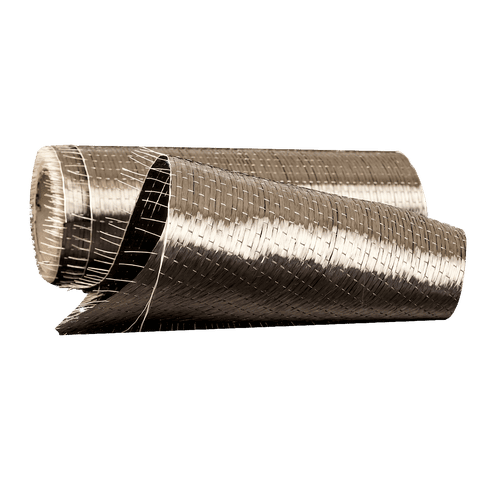

SikaWrap®-300 C
Tejido de fibra de carbono unidireccional, diseñado para aplicaciones de refuerzo estructural en diferentes elementos estructurales, como parte del sistema de refuerzo Sika®
0.0 (0)
SikaWrap®-300 C es un tejido ligero unidireccional de fibra de carbono fabricado de resistencia estructural, diseñado para la instalación usando el proceso de aplicación en húmedo / seco.
- Rápida aplicación
- Adaptable a la geometría de los elementos estructurales tales como: trabes, columnas, pilas, muros, chimeneas, silos, etc.
- Manufacturado con un entramado de fibras plásticas mediante termofijación que mantienen al tejido estable.
- Tejido de fibra de carbono multifuncional: puede utilizarse para diferentes requerimientos de refuerzo.
- Muy bajo peso propio y mínimo espesor
- Inmune a la corrosion
- Gran facilidad y bajos costos de instalación comparado con técnicas tradicionales
Uso
SikaWrap®-300 C puede ser usado solamente por profesionales con experiencia. Reforzamiento estructural de elementos y estructuras de concreto armado / concreto preesforzado, mampostería, madera, para aumentar su capacidad de carga a flexión, cortante o confinamiento para:- Corrección por errores en el diseño estructural y/o defectos de construcción
- Actualización estructural para cumplir con normas y reglamentos vigentes
- Reemplazo del acero de refuerzo faltante
- Aumento de la capacidad de carga de elementos estructurales
- Aumento de la resistencia y ductilidad de las columnas
- Permitir cambios en el uso / modificaciones o alteraciones y renovaciones de la estructura.
- Mitigar los daños por explosión en estructuras
- Aumento de la resistencia al movimiento sísmico
- Mejora de la vida útil y durabilidad
- Mejoramiento sísmico de muros de mampostería
Ventajas
- Rápida aplicación
- Adaptable a la geometría de los elementos estructurales tales como: trabes, columnas, pilas, muros, chimeneas, silos, etc.
- Manufacturado con un entramado de fibras plásticas mediante termofijación que mantienen al tejido estable.
- Tejido de fibra de carbono multifuncional: puede utilizarse para diferentes requerimientos de refuerzo.
- Muy bajo peso propio y mínimo espesor
- Inmune a la corrosion
- Gran facilidad y bajos costos de instalación comparado con técnicas tradicionales
Packaging
Longitud de rollo | Ancho de rollo | |
1 rollo por empaque | ≥ 100 m. | 50 cm. |
Detalle de producto
CERTIFICADOS / NORMAS
- Estados Unidos: ACI 440.2R-17, Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Concrete Structures, Mayo 2017
- Reino Unido: Concrete Society Technical Report No.55, Design guidance for strengthening concrete structures using fiber composite material, 2000.
- Francia: FIB , Technical Report, bulletin 14 / 35 / 90: Externally bonded FRP reinforcement for RC structures.
- Italia: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures.
Construcción
Orientación de la fibra | 0° (unidireccional) |
Tejido | Fibras de carbono negro 95% |
Trama | Fibras de vidrio (entramado termoplástico) 5% |
Tipo de Fibra
Fibras de carbono selectas para construcción tipo estructural - unidireccional.
Conservación
24 meses o más, en su empaque original, sellado y no. lote a la vista.
Condiciones de Almacenamiento
No caduca si se almacena apropiadamente en su empaque original sellado, en condiciones secas y a temperaturas entre +5°C y +35°C. Proteger de la luz directa del sol.
Dry fibre thickness
~0.166 mm (basado en el contenido total de fibra de carbono)
Densidad Area
300 g/m2 ± 10 g/m2 (fibra de carbono).
Dry fibre density
~1.80 g/cm3
Dry fibre tensile strength
4,000 MPa [40,000 kg/cm2] | (ISO 10618) |
Dry fibre modulus of elasticity in tension
230,000 MPa [2,300,000 kg/cm2] | (ISO 10618) |
Dry fibre elongation at break
1.7 % | (ISO 10618) |
Estructura del Sistema
El sistema de refuerzo consta de los siguientes componentes, los cuales no se deben cambiar bajo ninguna circunstancia.
Imprimación de la superficie: | Sikadur®-301 |
Impregnación del tejido: | Sikadur®-301 |
Tejido de refuerzo estructural: | SikaWrap®-300 C |
Para mayor información de las propiedades de la resina, preparación e información en general, consultar la hoja técnica del Sikadur®-301 o al Method Statement relevante según el caso.
Design nominal thickness
1.0 mm
Design nominal cross section
1000 mm2 por (m.) de ancho
Resistencia a tracción del Laminado
Promedio | De diseño1 |
700 MPa [7,000 kg/cm2] | 620 MPa [6,200 kg/cm2] |
Módulo de Elasticidad a Tracción del Laminado
Promedio | De diseño1 |
38,000 MPa [380,000 kg/cm2] | 34,500 MPa [345,000 kg/cm2] |
Elongación a Rotura del Laminado
1.80 % | (EN 2561) (ASTM D 3039) |
1) Los valores de diseño son obtenidos estadísticamente de una muestra de 27 ensayes para obtener un mínimo de 95% de confiabilidad (fractil 5%).
El valor de deformación efectivo y esfuerzo asociado depende del tipo de reforzamiento y debe en cada caso calcularse de acuerdo al código de diseño aplicable (ACI, FIB, Eurocode, etc.)
Aplicación
Consumo
Incluyendo imprimación de la superficie y colocación (dependiendo de la porosidad y rugosidad del sustrato)
Superficie Lisa : | ≈ 1.0 kg/m2 [Sikadur®-301] |
Superficie Rugosa : | 1.0 - 1.3 kg/m2 [Sikadur®-301] |
Capa Adicional : | ≈ 0.7 kg/m2 [Sikadur®-301] |
INSTRUCCIONES DE APLICACION
CALIDAD DEL SOPORTE
La resistencia a la tensión por adherencia de la superficie preparada (obtenida mediante la prueba de “Pull-Off“) será al menos 1.4 MPa [14 kg/cm2], de acuerdo al ACI 440.2R o lo que indique el proyecto.
*Consulte también el Method Statement correspondiente para obtener más información.
PREPARACION DEL SOPORTE
El concreto debe limpiarse y prepararse para lograr una superficie con textura abierta mostrando concreto sano, libre de contaminantes y polvo. Según ICRI 310.2R, debe ser garantizado un perfil tipo CSP-3 para lograr un soporte adecuado previo a la colocación del sistema de fibra de carbono SikaWrap®-300 C
*Consulte también el Method Statement correspondiente para obtener más información.
APLICACIÓN
- Este material debe utilizarse únicamente por profesionales con experiencia.
- Para prevenir desgarramientos de las fibras del tejido, las esquinas de los elementos estructurales a reforzar deben redondearse con un radio mínimo de 20 mm o de acuerdo a las especificaciones del diseño.
- Podría requerirse un mejoramiento de la superficie de aplicación mediante morteros epóxicos elaborados con adhesivos Sikadur.
- El traslape del tejido SikaWrap®-300 C en la dirección de las fibras debe ser por lo menos de 15 cm o de acuerdo a las especificaciones de proyecto.
- Puesto que el tejido SikaWrap®-300 C es unidireccional, el traslape lateral (en la dirección contraria a la orientación de las fibras) entre piezas de tejido no es necesario.
- Los traslapes de capas adicionales de tejido para confinamiento de columnas, deberán distribuirse uniformemente en el perímetro de la columna.
