SikaWrap®-600 C WV

SikaWrap®-600 C WV

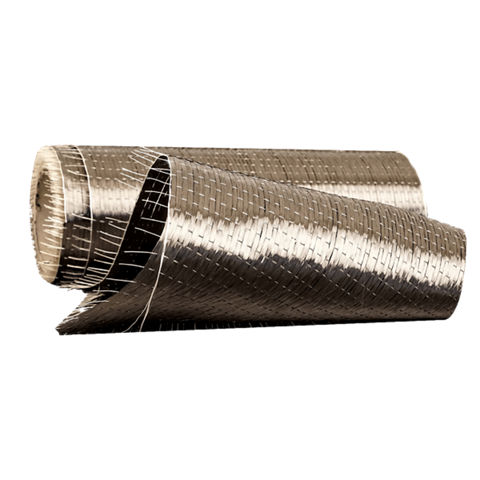

Tejido de fibra de carbono unidireccional, diseñado para aplicaciones de refuerzo estructural en diferentes elementos estructurales, como parte del sistema de refuerzo Sika®.

SikaWrap®-600 C WV es un tejido pesado unidireccional de fibra de carbono fabricado de resistencia estructural, diseñado para la instalación usando el proceso de aplicación en húmedo / seco.

  • Rápida aplicación
  • Adaptable a la geometría de los elementos estructurales tales como: trabes, columnas, pilas, muros, chimeneas, silos, etc.
  • Manufacturado con un entramado de fibras plásticas mediante termofijación que mantienen al tejido estable.
  • Tejido de fibra de carbono multifuncional:  puede utilizarse para diferentes requerimientos de refuerzo.
  • Muy bajo peso propio y mínimo espesor
  • Inmune a la corrosion
  • Gran facilidad y bajos costos de instalación comparado con técnicas tradicionales.
Puntos de Venta Asesoramiento Especializado
Ficha Técnica Hoja de Seguridad Enseña todos los documentos

Uso

Reforzamiento estructural de elementos y estructuras de concreto armado / concreto preesforzado, mampostería, madera, para aumentar su capacidad de carga a flexión, cortante o confinamiento para:
  • Corrección por errores en el diseño estructural y/o defectos de construcción
  • Actualización estructural para cumplir con normas y reglamentos vigentes
  • Reemplazo del acero de refuerzo faltante
  • Aumento de la capacidad de carga de elementos estructurales
  • Aumento de la resistencia y ductilidad de las columnas
  • Permitir cambios en el uso / modificaciones o alteraciones y renovaciones de la estructura.
  • Mitigar los daños por explosión en estructuras
  • Aumento de la resistencia al movimiento sísmico
  • Mejora de la vida útil y durabilidad
  • Mejoramiento sísmico de muros de mampostería

Ventajas

  • Rápida aplicación
  • Adaptable a la geometría de los elementos estructurales tales como: trabes, columnas, pilas, muros, chimeneas, silos, etc.
  • Manufacturado con un entramado de fibras plásticas mediante termofijación que mantienen al tejido estable.
  • Tejido de fibra de carbono multifuncional:  puede utilizarse para diferentes requerimientos de refuerzo.
  • Muy bajo peso propio y mínimo espesor
  • Inmune a la corrosion
  • Gran facilidad y bajos costos de instalación comparado con técnicas tradicionales.

Packaging

Longitud de rollo

Ancho de rollo

1 rollo por empaque

≥ 50 m

50 cm

Detalle de producto

Sostenibilidad/Certificados/Aprovados

CERTIFICADOS / NORMAS

  • Estados Unidos: ACI 440.2R-17, Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Concrete Structures, Mayo 2017
  • Reino Unido: Concrete Society Technical Report No.55, Design guidance for strengthening concrete structures using fiber composite material, 2000.
  • Francia: FIB , Technical Report, bulletin 14 / 35 / 90: Externally bonded FRP reinforcement for RC structures.
  • Italia: CNR-DT 200/2004 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures.

Información de producto

Construcción

Orientación de la fibra

0° (unidireccional)

Tejido

Fibras de carbono negro 95%

Trama

Fibras de vidrio (entramado termoplástico) 5%

Tipo de Fibra

Fibras de carbono selectas para construcción tipo estructural - unidireccional.

Conservación

24 meses o más, en su empaque original, sellado y no. de lote a la vista.

Condiciones de Almacenamiento

No caduca si se almacena apropiadamente en su empaque original sellado, en condiciones secas y a temperaturas entre +5° C y +35° C. Proteger de la luz directa del sol.

Dry fibre thickness

~ 0.331 mm (basado en el contenido total de fibra de carbono).

Densidad Area

600 g/m2 ± 20 g/m2 (Sólo fibras de carbono)

Dry fibre density

~ 1.81 g/cm3

Dry fibre tensile strength

4,000 MPa   [40,000 kg/cm2](ISO 10618)

Dry fibre modulus of elasticity in tension

230,000 MPa   [2'300,000 kg/cm2](ISO 10618)

Dry fibre elongation at break

2.1%(ISO 10618)
Información del Sistema

Estructura del Sistema

El sistema de refuerzo consta de los siguientes componentes, los cuales no se deben cambiar bajo ninguna circunstancia..

Imprimación de la superficie:

Sikadur®-301

Impregnación del tejido:

Sikadur®-301

Tejido de refuerzo estructural:

SikaWrap®-600 C WV

Para mayor información de las propiedades de la resina, preparación e información en general, consultar las hojas técnicas del Sikadur®-301.
Información técnica

Design nominal thickness

1.2 mm (SikaWrap®-600 C WV + Sikadur-301)

Design nominal cross section

1200 mm2  por m de ancho

Resistencia a tracción del Laminado

PromedioDe diseño1

1,000 MPa [10,000 kg/cm2]

950 MPa [9,500 kg/cm2]

Módulo de Elasticidad a Tracción del Laminado

Promedio

De diseño1

68,000 MPa [680,000 kg/cm2]65,000 MPa    [650,000 kg/cm2]

*modificación: muestras de 50 mm de ancho
Valores obtenidos en el sentido longitudinal de las fibras a una sola capa.

Elongación a Rotura del Laminado

1.30%

(EN 2561)

(ASTM 3039)

1) Los valores de diseño son obtenidos estadísticamente de una muestra de 27 ensayes para obtener un mínimo de 95% de confiabilidad (fractil 5%).
El valor de deformación efectivo y esfuerzo asociado depende del tipo de reforzamiento y debe en cada caso calcularse de acuerdo al código de diseño aplicable (ACI, FIB, Eurocode, etc.)

Aplicación

Consumo

Consumo

Incluyendo imprimación de la superficie y colocación (dependiendo de la porosidad y rugosidad del sustrato)

Superficie Lisa:≈ 1.3 kg/m2 [Sikadur®-301]
Superficie Rugosa:≈ 1.3 – 1.5 kg/m2 [Sikadur®-301]
Capa Adicional:≈ 0.7 kg/m2 [Sikadur®-301]
Aplicación Pasos

INSTRUCCIONES DE APLICACION

    CALIDAD DEL SOPORTE

    La resistencia a la tensión por adherencia de la superficie preparada (obtenida mediante la prueba de “Pull-Off“) sera al menos 1.4 MPa [14 kg/cm2], de acuerdo al ACI 440.2R-17, o lo que indique el proyecto.

    *Consulte también el Method Statement correspondiente para obtener más información.

    PREPARACION DEL SOPORTE

    El concreto debe limpiarse y prepararse para lograr una superficie con textura abierta mostrando concreto sano, libre de contaminantes y polvo.
    *Consulte también el Method Statement correspondiente para obtener más información.

    APLICACIÓN

    Este material debe utilizarse únicamente por profesionales con experiencia.

    • Para prevenir desgarramientos de las fibras del tejido del SikaWrap®-600 C WV, las esquinas de los elementos estructurales a reforzar deben redondearse con un radio mínimo de 20 mm o de acuerdo a las especificaciones del diseño.
    • Podría requerirse un mejoramiento de la superficie de aplicación mediante morteros epóxicos elaborados con adhesivos de la familia Sikadur.
    • El traslape del tejido SikaWrap®-600 C WV en la dirección de las fibras debe ser por lo menos de 15 cm o de acuerdo a las especificaciones de proyecto.
    • Puesto que el tejido SikaWrap®-600 C WV es unidireccional, el traslape lateral (en la dirección contraria a la orientación de las fibras) entre piezas de tejido no es necesario salvo a especificaciones del diseño.
    • Los traslapes de capas adicionales de tejido para confinamiento de columnas, deberán distribuirse uniformemente en el perímetro de la columna.
